参数及规格
| TE40 旋转单元 | FR36-96 夹爪 | ||||
| 产品属性 | 参数值 | 单位 | 产品属性 | 参数值 | 单位 |
| 有效扭矩 | 2*P | 牛顿·米 | 单行程 | 8 | 毫米 |
| 工件重量 | 1.5 | 公斤 | 产品重量 | 0.5 | 公斤 |
| 产品重量 | 2.1 | 公斤 | 最大允许夹持距离 | 110 | 毫米 |
| 旋转时间 | 0.6~1.1 | 秒 | 空气连接口规格 | M5 | |
| 配风管空气连接口 | M5 | 理论最大夹持力：打开/关闭 | 100P/92P | 氮 | |
| 缓冲单元 | M12×1-10 | 开/关时间 | 0.035/0.035 | s | |
| 重复定位精度 | ±0.05 | ° | 重复夹持精度 | ±0.02 | 毫米 |
| 工作气压 | 4~6 | 酒吧 | 工作气压范围 | 3~8个 | 酒吧 |
| 工作温度范围 | -5~60 | ℃ | 使用温度范围 | -5~60 | ℃ |
| 防护等级 | 65 | 防护等级 | 45 |
下载
| 电感式接近传感器 | 电感式接近传感器 | 磁性接近传感器 | |||||
| 用于TG | IPSD-2NS-0823-L3 | 电感式，NPN，3芯3m | 用于夹具 | IPSD-2NS-0823-L3 | 电感式，NPN，3芯3m | D-M9NAL | 磁性，NPN，3芯3m |
| IPSD-2PS-0823-L3 | 电感式，PNP，3芯3m | IPSD-2PS-0823-L3 | 电感式，PNP，3芯3m | D-M9PAL | 磁性，PNP，3芯3m | ||
*建议每个旋转单元使用两个传感器，建议每个夹具使用两个传感器。详细信息请参见传感器附录。
产品描述
采用气动齿轮齿条结构，实现90°回转，与夹具配合成为机床桁架上料、下料的重要模块。通过调整结构和配置，适应不同的应用场景。

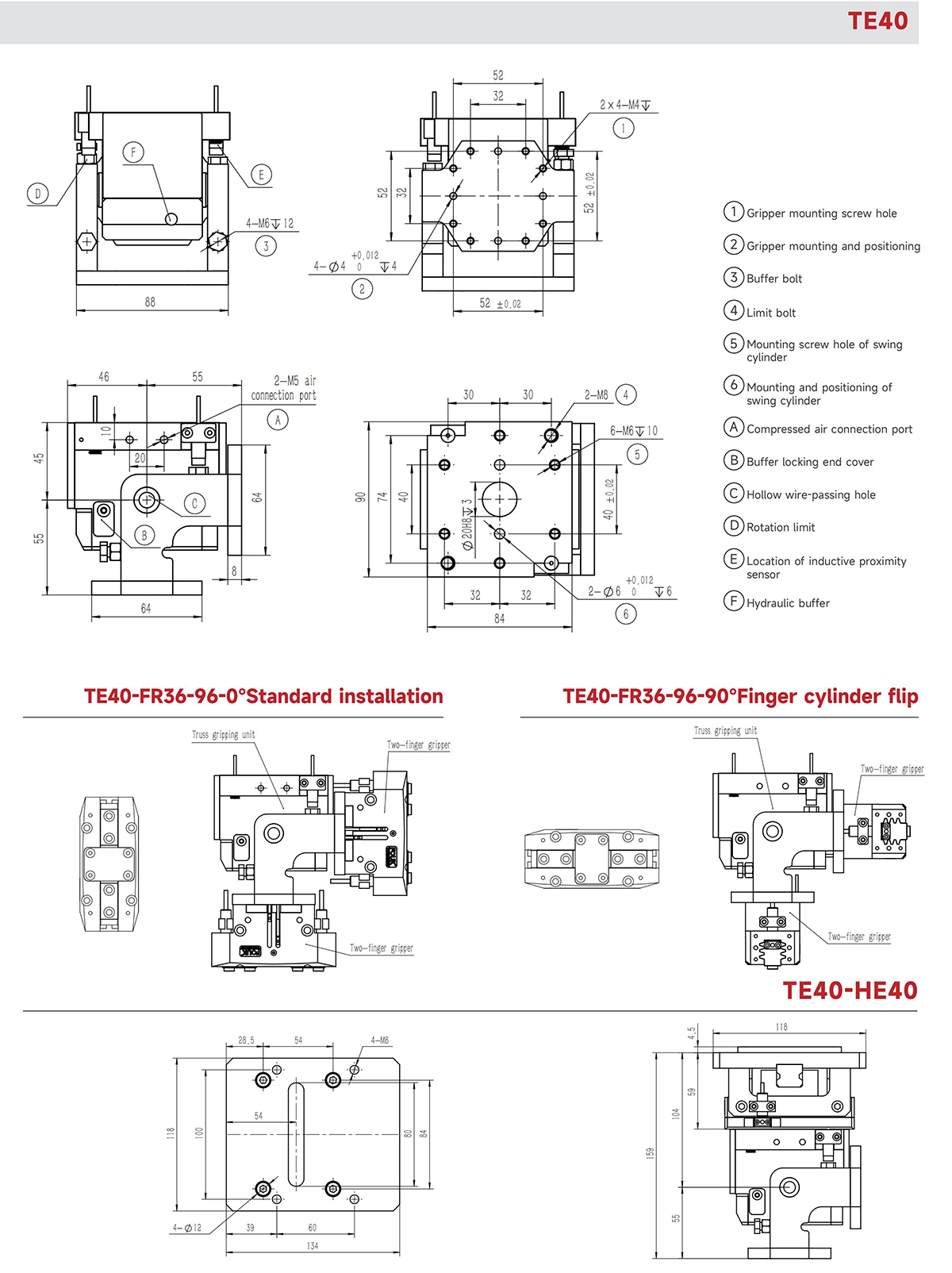

工程制图
