参数及规格
| 产品属性 | 参数值 | 单位 | |
| 产品代码 | TP25 | ||
| 缸径 | 25 | 毫米 | |
| 理论扭矩 | 0.98×P | 牛顿·米 | |
| 旋转角度 | 90/180 | ° | |
| 旋转角度调节范围 | ±30 | ° | |
| 产品重量 | 1.55 | 公斤 | |
| 允许旋转时间 | 1~2个 | s | |
| 最大允许动能 | 1.4 | J | |
| 传感器类型 | 磁性接近传感器 | ||
| P: 压缩空气压力 [bar] | |||
| 缓冲单元规格 | M14液压缓冲器 | 空气连接口规格 | M5 |
| 重复夹持精度/mm | ±0.05 | 使用温度范围/°C | -5~60 |
| 工作气压范围/bar | 3～7 | 防护等级 | 65 |
| 磁性接近传感器 | |
| D-M9NAL | 磁性，NPN，3芯3m |
| D-M9PAL | 磁性，PNP，3芯3m |
| *每个旋转单元需要两个传感器。两个位置的详细监控参见传感器附录。 | |
产品描述
旋转装置系列中，TP产品是一种由压缩空气驱动的万能旋转装置，可实现90°/180°旋转

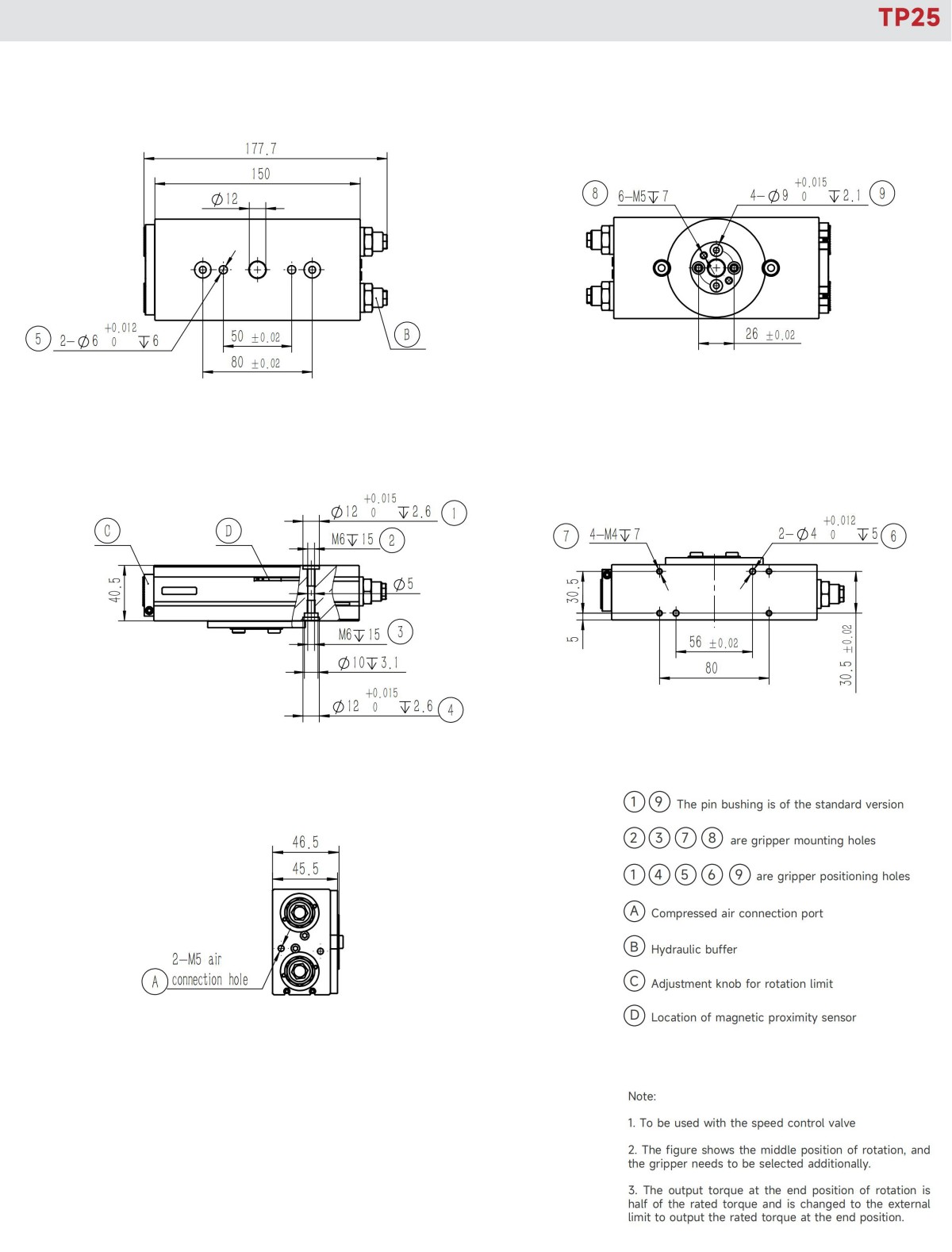

工程制图
